1、项目名称
秭归县惠农食品有限责任公司待宰圈除臭项目
2、设计依据及主要设计资料
1)厂内待宰圈现场情况。
2)建筑、设备材料生产厂家有关资料。
3)国家和地方有关工程建设及设计质量的法律、法规、政策和文件等。
4)国家和地方有关工程建设的设计规范、规程、标准等。
3、工程建设内容
对待宰圈进行废气处理,利用负压收集管路将池体内的废气进行收集,输送至废气处理系 统中,处理风量为 40000m3 /h,根据现场情况,设计采用 1 套一级洗涤塔+一级生物除臭液喷 淋塔+15m 高空排放的除臭装置。
4、工程概况
本工程主要对待宰圈产生的挥发性有机物及恶臭气体进行综合治理。待宰圈产生的废气主 要成分为硫化氢、氨气等。这些废气对厂区的空气质量及室外自然环境有一定的影响,为此该 公司十分重视,并决定对其进行全面彻底的治理,欲将废气进行收集、治理,然后达标排放。 故委托我公司针对上述废气设计治理方案,根据该公司提供的有关资料,经过现场仔细勘察, 认真研究,结合我公司以往的治理技术经验。我们提出如下治理方案,供有关部门领导和公司 选择参考。 根据业主要求,臭气处理后满足《恶臭污染物排放标准》(GB14554-93)中对恶臭污染 物的排放标准,从而提升公司现场环境,保证环境不受影响。
5、工程建设的必要性

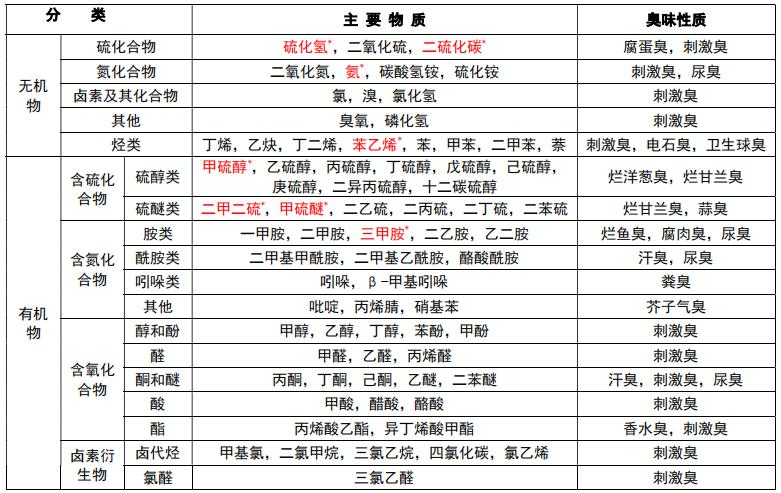

构成恶臭气体的成分非常复杂,每种成分有独特的物理、化学性质和臭味性质,这些气体 成分不同场合下的混合作用共同贡献了综合臭气浓度,下表列举了个臭气成分及臭味性质:
针对这些恶臭污染物对环境的影响,《中华人民共和国大气污染防治法》明确规定了向大 气排放恶臭气体的单位,必须采取措施防止周围居民区收到污染。
待宰圈产生的恶臭浓度高,成分主要是氨气、硫化氢,同时还含有甲硫醇、二甲胺、VFAs、 VOCs等。
硫化氢:标准状况下是一种易燃的酸性气体,无色,低浓度时有臭鸡蛋气味,可溶于水。 浓度极低时,便有硫磺味;达到一定的浓度有剧毒,是强烈的神经毒素,对黏膜有强烈刺激作 用。吸入少量高浓度硫化氢可在短时间内造成死亡,吸入低浓度的硫化氢也会对中枢神经、眼、 呼吸系统造成影响。
氨:是一种无色气体,有强烈的刺激气味,极易溶于水。对皮肤、黏膜有刺激和腐蚀性, 高浓度可引起化学性咽喉炎、肺炎等,如果吸入极高浓度可引起反射性呼吸停止、心脏停搏。

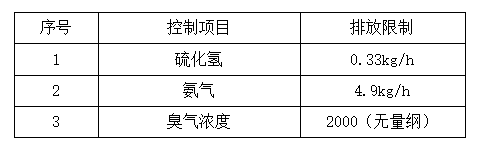

6、处理系统排放标准
根据业主的要求,参照《环境空气质量标准》GB3095-2012、《大气污染综合排放标准》 GB16297-1996,依据《恶臭污染物排放标准》(GB14554-93)及本项目废气处理后排放指标满足15m高空排放标准,满足如下要求,保证环境不受影响。
7、废气风管系统总体要求
(1)设计依据业主提供的现场构筑物情况资料进行适当设计。
(2)废气收集系统包括自各废气收集点至废气处理站系统入口的所有废气收集管道、风 阀、管道附件(包括风口、管道支吊架、柔性短管、三通、变径、法兰及连接件等)等。
(3)废气收集系统管路走向基本确定,管径不小于业主要求,具体数量以图纸和实际测 量为准。废气收集系统要求微负压运行,防止废气外溢。
(4)风管管径根据风量和风速确定,一般干支管为8~10m/s,小支管宜为3~8m/s。
(5)各并联收集风管的阻力尽可能保持平衡。
(6)风管设计保持适当的坡度,在最低点设置冷凝水排放井及排放口,并有凝结水排除 设施。
(7)吸风口和风机进口处风管根据需要设置取样口和风量测定孔,风量测定管段直段长 度不宜小于15D。
(8)风管系统
a、所有的收集及输送风管为圆形,风管材质可以选用PP材质。
b、风管规格满足《通风与空调工程施工质量验收规范》(GB50243-2016)要求一家专注食品工业水治理的企业
c、阀门。 每台风机前装一个手动风量调节阀,材料为PP材质。要求风量调节范围需由100%降至 60%、开启灵活,其壁厚不低于3mm。风阀的启闭灵活,各转动部件运转平稳,无卡阻和碰擦。 手动阀门一般为顺时针方向开启,逆时针方向关闭。且有开启角度指示、锁定调节限位指示和 允许气流方向指示。风阀关闭时能密封,其泄漏量指标达到标准规定。风阀泄漏率小于2%。 风管支撑采用碳钢防腐制作而成。每隔3米设置一个支撑。
8、方案设计编制原则
1)遵照国家对环境保护、城市污水治理制定的有关规范、标准及规定。
2)采用技术先进、高效节能、效果稳定的处理工艺,确保废气处理达标排放和满足远期一家专注食品工业水治理的企业 编制单位:新乡绿丰环保工程有限公司 TEL:0373-5789258 FAX:0373-5789369 6 使用。
3)妥善处置废气处理过程中产生的废物,避免造成二次污染;
4)选择国内外高效节能、运行可靠、管理方便、维修简便的处理设备;
5)合理布置处理构筑物,减少工程投资,工艺能灵活运行,降低日常处理费用;
6)采用现代化技术手段,实现自动化管理,做到技术先进、经济合理、运行可靠、操作 方便。
7)满足人们的视觉和美观。
9、计依据及制造、验收和安装标准
我公司提供的成套废气处理系统设备的制造、试验、包装、运输、安装、调试及验收,其 供货全过程中执行国家相关标准、规范及规程,同时若技术标准出现最新标准时,我公司承诺 按照最新标准去执行。
10、废气处理系统选址
根据现场情况合理布置处理设备安放位置,以此为基础,其它设施、设备的建设尽可能的 围绕其周围布置,以减少期间的联络管道。
11、臭气处理工艺选择
臭气治理一直是国内环境治理的一大难题,由于恶臭气体的嗅阈值极低,因此很难将恶臭 气体处理到嗅阈值以下让人感觉不到。
目前最常用的废气处理方法主要分为:化学喷淋法、生物除臭法、活性炭吸附法、UV 高效光解除臭等措施。
化学喷淋法主要是采用利用碱液或水作溶剂吸收、反应臭气中的恶臭物质(氨、胺、硫化 氢),适用于低浓度、高净化要求的恶臭气体,具有工艺成熟、设备简单、随时启动停止等优点,缺点是喷淋塔吸收液定期更换,此种方法产生喷淋废水。
生物除臭是利用微生物降解恶臭物质而使气体脱臭的方法,适用于生物降解的水溶性恶 臭物质的去除、去除效率非常高、处理装置简单、运行成本低,可避免二次污染。
活性炭吸附法利用活性炭做吸附剂吸附去除恶臭气体中恶臭物质,适用于低浓度、高净化要求的恶臭气体,特点是可处理多组分的恶臭气体,处理效率,缺点是活性炭必须定期更换, 废气处理过程中产生废活性炭。企业必须配套建设危废间,并配套危废储存管理制度及责任制 度、危废转移制度等,且危废委托处置费用较高,本项目不推荐采用此方法。
UV 高效光解除臭,也叫光催化除臭,其原理主要是紫外线照射二氧化钛,产生自由基将 臭味分子分解,适用于中、低浓度恶臭气体的处理,具有快速除臭、适应性强、运行成本低、 无需预处理、占地面积小等优点,但该法易产生臭氧二次污染,导致环境空气臭氧浓度升高, 并且该装置更换的 UV 灯管属于危废,本项目不推荐采用此方法。
从以上治理方法分析可知,生物除臭、化学喷淋均具有各自的优缺点,结合本项目特点推 荐结合两者特点,采用化学喷淋塔+生物除臭液洗涤塔塔结合工艺。

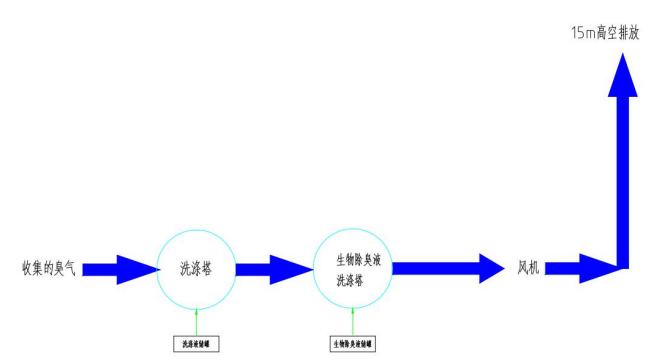

12、处理工艺流程
恶臭气体在后端风机的抽吸作用下首先进入逆流式洗涤塔,在洗涤塔中通过酸碱中和以及 水洗作用可去除废气中的部分碱性物质、灰尘。臭气经过一级洗涤后,再进入生物除臭液洗涤 塔,利用微生物降解废气中残留的恶臭组分,实现臭气的净化,最后经 15 米排气筒达标排放。
1、两者结合处理效果更优 单独化学喷淋,由于具体药剂喷淋臭气成分覆盖面较窄(除非上多个喷淋塔不同药剂串联 运行),导致单独的化学喷淋除臭并不彻底。化学喷淋+生物除臭工艺结合,可以依靠化学喷 淋针对性先去除主要的臭气成分,剩余的臭气(不和化学药剂反应和溢出臭气)再进入生物除 臭进行处理。
2、两者结合处理运行更灵活 联合运行模式可大量减少单独运行化学喷淋的药剂投加量,减少废水排放频次和废水成分 浓度,运营可根据情况调整最优模式。
3、可以设计两台风机并联,节省运行成本 两台风机并联,可以互为备用,如遇主风机检修情况下也可保证系统运行。同时风机可以 配置变频器,节省运行成本。
