屠宰场臭气治理案例
安徽禾丰6000m3/h臭气治理项目
项目方案

臭气系统配图_04


1、项目介绍

该公司处理构造物产生恶废气体及少量有机废气,产生的恶废气体对厂区内的空气质量及室外自然环境有一定的影响,为此该公司十分重视,并决定对其进行全面彻底的治理, 欲将待宰圈、屠宰区的废气进行收集、治理,然后达标排放。故委托我公司针对上述废气设计治理方案,根据该公司提供的有关资料和环保部门的相关要求,经过现场仔细勘察,认真研究,结合我公司以往的治理技术经验。我们提出如下治理方案:

按照《环境空气质量标准》GB3095-2012 划分,该公司属于二类区。

为了保证厂区没有臭味,臭气处理后满足《恶臭污染物排放标准》(GB14554-93)标准中 15m 高空排放标准,保证环境不受影响。

禾丰食品污水站臭气治理


2、设计依据和设计原则

1)本工程现场情况 。

2)建筑、设备材料生产厂家有关资料。

3)国家和地方有关工程建设及设计质量的法律、法规、政策和文件等。

4)国家和地方有关工程建设的设计规范、规程、标准等。


3、工程建设内容

该项目主要设计两套废气处理系统:

污水处理站设置一套废气处理系统,利用负压收集管道收集并处理各个池体的废气,进行废气收集厚,输送至废气处理系统,废气处理风量为 6000m3/h,处理工艺为一级水洗+一级碱洗+生物滴滤+15m 高空排放。

待宰车间和屠宰车间设置一套废气处理系统,利用负压收集管道将待宰车间(待宰圈、收猪区、冲淋区、宰前暂存间)、屠宰车间(屠宰间、燎毛间)的废气进行收集后,输送至废气处理系统,废气处理风量为 80000m3/h,处理工艺为一级水洗+一级碱洗+生物滴滤+15m高空排放。

臭气系统配图_03


4、工程概况

本工程主要对安徽禾丰项目的污水站、待宰车间、屠宰车间的挥发性有机物及恶臭气体进行综合治理。

污水处理区产生以臭气为主,并含少量VOCs的废气,主要成分为硫化氢、氨气等。

禾丰食品污水站除臭治理

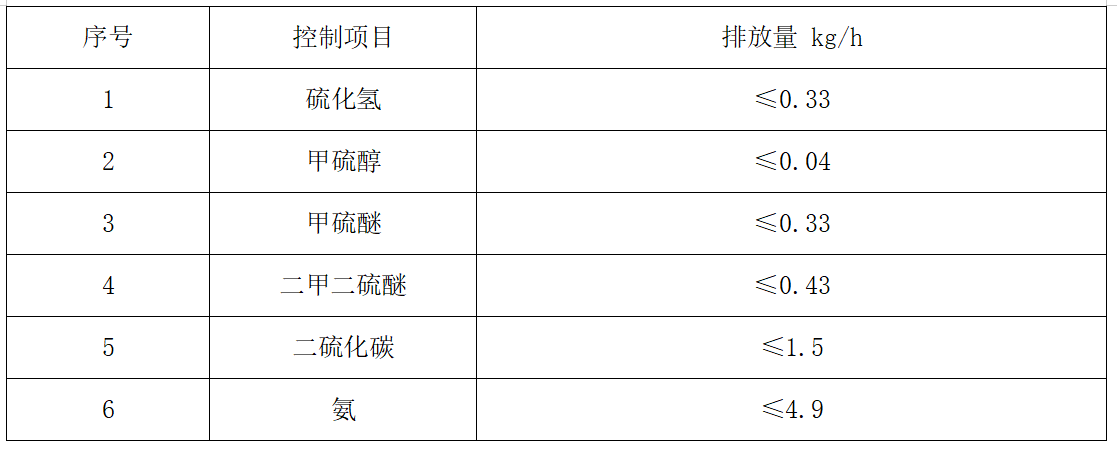

5、处理系统排放标准

根据业主的要求,参照《环境空气质量标准》GB3095-2012《大气污染综合排放标准》GB16297-1996依据《恶臭污染物排放标准》(GB14554-93)及本项目废气处理后排放指标满足15m高空排放标准,满足如下要求,保证环境不受影响。



6、设计说明

业主已对拟建项目的废气处理系统在技术和商务提出了基本要求,作为进行该项目具体和深度方案设计的条件和依据,我公司将依据上述的基础要求,负责本项目范围内的工艺方案深度设计。

我公司会根据业主提供的设计条件和所用设备、装置、材料、设施等的专项技术要求,进行具体详尽的工艺方案设计。

我公司根据投标工艺方案和施工图设计对该项目进行设备、装置、材料的供货和建造,最终确保功能完善,投产后运行稳定、安全可靠,整体与周围环境相协调。


7、废气处理系统选址

根据现场情况合理布置处理设备安放位置,以此为基础,其它设施、设备的建设尽可能的围绕其周围布置,以减少期间的联络管道。

污水站废气处理系统安装在调节池顶部除臭系统预留位置,设备占地面积:11m*7m。

待宰区和屠宰区废气处理系统安装在待宰车间北侧空地,占地面积:33.5m*6.1m.


8、废气的主要来源及成份

污水站、待宰区、屠宰区产生的恶臭浓度高,成分主要是氨气、硫化氢,同时还含有甲硫醇、二甲胺、VFAs、VOCs 等。

硫化氢:标准状况下是一种易燃的酸性气体,无色,低浓度时有臭鸡蛋气味,可溶于水。浓度极低时,便有硫磺味;达到一定的浓度有剧毒,是强烈的神经毒素,对黏膜有强烈刺激作用。吸入少量高浓度硫化氢可在短时间内造成死亡,吸入地农地的硫化氢也会对中枢神经、眼、呼吸系统造成影响。

氨:是一种无色气体,有强烈的刺激气味,极易溶于水。对皮肤、黏膜有刺激和腐蚀性,高浓度可引起化学性咽喉炎、肺炎等,如果吸入极高浓度可引起反射性呼吸停止、心脏停搏。

禾丰食品污水站废气处理


9、废气处理各种工艺简介

近年来,国内在污水处理区域及车间废气 VOCS 处理方面作了大量的研究和工程实践, 在实际操作和运行中已经形成了比较成熟的经验和建设模式。

以下介绍常用的各种废气处理工艺:

9.1.燃烧处理法

9.1.1.直接燃烧法

直接燃烧一般将燃料气与废气充分混合在 700~950℃下,实现完全燃烧,使最终产物均为 CO2 和水蒸汽,使用本法时要保证完全燃烧,部分氧化可能会增加臭味。进行直接燃烧必须具备三个条件:

a.恶臭物质与高温燃烧气在瞬间内进行充分的混合;

b.保持废气所必须的燃烧温度(700~800℃);

c.保证废气全部分解所需的停留时间(0.3~0.5 秒)。

直接燃烧法适于处理气量不太大、浓度高、温度高的恶废气体,其处理效果是比较理想的,同时燃烧时产生的大量热还可通过热交换器进行废热的有效利用,但是它的不足是消耗一定的燃料。

9.1.2.催化燃烧法

使用催化剂,废气与燃烧气的混合气体在 200~400℃发生氧化反应以去除废气,催化燃烧法的特点是装置容积小,装置材料及热膨胀问题容易解决,操作温度低,节约燃料,不会引起二次污染等。缺点是只能处理低浓度恶废气体,催化剂易中毒和老化等。

9.2.化学氧化法

直接燃烧法和催化燃烧法均属于空气氧化法,而化学氧化法则是利用氧化剂如臭氧、高锰酸钾、次氯酸盐、氯气等物质氧化恶臭物质,使之变成无臭或少臭的物质。

恶臭物质氮、三甲胺、硫化氢等采用臭氧处理和水洗处理可除去废气 85%,但氨只能去除 50%左右,因此仅用臭氧处理还不够,还必须进行水洗处理方能达到良好的效果。

9.3.化学洗涤法

当恶臭物质能被水或某种物质的水溶液或有机溶剂溶解时,可用洗涤法脱除废气, 利用液体吸收法处理流量大于 25m3/min 的硫醇和胺之类低嗅觉阈值的恶臭物质效果尤为明显。

9.4.吸附法

吸附法脱臭是一种设备简单、动力消耗小的脱臭方法,主要用于脱除废气浓度低的废气。常用的脱臭吸附剂有活性炭、离子交换树脂、磺化媒、分子筛、硅胶、活性氧化铝等。

9.5.生物处理技术

生物法即是利用微生物的新陈代谢活动将恶臭物质分解转化为无臭或少臭物质。生物脱臭的过程可以概述为:

①第一阶段,恶臭成分溶解于水中,并遵循亨利(Henrry)法则。

②第二阶段,恶臭成分的水溶液被好氧微生物群吸收在生物体内,而使恶臭成分从水中去除,其速度接近一般化学反应的速度。

③第三阶段,微生物体内摄取的恶臭成分,又转化为微生物的能源,变成细胞物质而繁殖。

恶臭物质在生物处理过程中通过以下降解过程而分解:

酸、苯酚、甲醛等被分解为CO2 和 H2O;

硫系恶臭成分由一般细菌和硫氧化细菌的作用而被氧化为硫酸,成为微生物的供给源;

胺类、氨等氮系恶臭成分中,一部分成为微生物体组成的蛋白质,还有一部分成为亚硝酸或硝酸。

这种生物学反应过程,若有某种原因而被阻碍时,会使脱臭效率下降。

生物脱臭具有如下特征:

①生物脱臭可以通过过滤、曝气、洗涤等人工环境,进行人为的控制与管理,可避免或减少二次污染。

②与药剂、能源等物化脱臭法相比,不仅可节省资源和能源,且处理成本也较低廉。

③可达到较高的脱臭率。

④其生物脱臭装置较为简单。

⑤生物脱臭的微生物通常是在低营养条件下进行的,剩余污泥也较少。

生物处理技术就常用的工艺设备而言又可分为生物洗涤法和生物滤池法等,其特点分述如下:

①生物洗涤脱臭则是针对大气量低要求脱臭开发的设备,优点是设备简单,同曝气槽脱臭相比,处理量大,可达到 60m3/m2·min(而曝气脱臭通常为 1~3m3/m2·min),填料可以是聚丙烯小球、陶瓷、木炭、盐化维尼龙等,一般要求填料比表面积在 100~ 300m2/m3 之间。生物洗涤脱臭的缺点是运行费用相对较高,脱臭效率低于生物滤池。

②生物滤池则是目前研究应用最多的生物脱臭工艺。其处理流程是含恶臭物质的气体经过去尘增湿或降温等预处理工艺后,从滤床底部由下往上穿过滤床,恶臭物质由气相转移至水—微生物的混合相,通过固着于滤料上的微生物的代谢作用而被分解掉。其脱臭效率受滤料中的含水率、pH 值、温度、布气的均匀性和自然条件等因素的影响。为防止在装置里形成短流,气体由装置配置的导气管进入滤料层。生物滤池已成功的用于处理大气量(1000~150000m3/h)、低浓度(常低于 1000ppm)的恶废气体。缺点是占地面积大,填料因营养物质的耗竭和不断被压紧而需定期更换,脱臭过程不易控制。当滤池面积过大时,容易出现短流。优点是运行费用低,操作管理简单,处理效率高。目前,生物滤池最新的研究在于选择更优的滤料、改善现有滤料的性能、改进生物滤池的构造。

9.6.植物提取液净化法

使用天然植物提取液作为空气净化剂已经逐渐得到应用,这种净化法无毒、无害、无二次污染,使用安全、方便,对于无法加盖密封的场合有一定的优越性。

天然植物提取液消除异味的机理主要有以下几个方面:

①单宁和类黄酮分子中的酚羟基与异味分子中的氨基结合;

②类黄酮分子中的基团与异味分子中的巯基、亚氨基发生中和反应;

③氨基酸与异味分子的巯基、亚氨基发生中和反应。

9.7.土壤处理法

土壤处理法是利用土壤中的有机质及矿物质将废气吸附、浓缩到土壤中,然后利用土壤中的微生物将其降解的方法。在自然界中土壤是微生物生活最适宜的环境,它具有微生物生长繁殖所必须的一切营养物质和各种条件,故土壤有“微生物天然培养基”之称。有人统计,在肥沃土壤中 6 英寸厚的表土层内,每英亩含细菌和真菌超过 2 吨。最早的生物脱臭就是采用土壤过滤恶臭。土壤结构中因其含有适度的水分、空气和腐殖质,给微生物的繁殖提供了良好的环境。土壤脱臭时,过滤层由土壤、砂、寒冷纱和玉石组成, 土壤层的混合比例一般为粘土 1.2%,有机质沃土 15.3%,细砂土 53.9%,粗砂 29.6%,厚度为 0.5~1.0m,气固接触时间大于 1 分钟,通气速度为 5mm/s。土壤脱臭效率取决于土壤的土质、土层的构造、原废气的浓度、温度、湿度、通气速度等,土壤中理想的三相分布值应为气相、液相和固相各为 30%、40%和 30%。

在土壤过滤的基础上,工程技术人员又开发了堆肥过滤脱臭技术。堆肥脱臭技术利用泥炭、堆肥、木屑、植物分支等为滤材,彼此相互混合,形成一种有利于气体通过的疏松结构。通常,在几年运行后,营养被耗尽,需要更换填充物。当设施没有负荷时,

由于营养的存在,微生物群系仍能生存很长时间。国外一堆肥场进行的脱臭实验数据表 明:当单位生物过滤层气体负荷为 60m3/m2·h 时,气固接触时间为 24 秒时,脱臭率为 96.4%。

9.8.低温等离子技术

低温等离子体技术应用范围广,气体的流速和浓度对于气态污染物治理技术应用来说是两个非常重要的因素。生物过滤和燃烧技术能应用于较高浓度范围,但却受气体的流速所限;电子束照射技术仅有一非常窄的气体流速范围。而低温等离子体技术对气体的流速和浓度都有一个很宽的应用范围,其应用广泛不言而喻。低温等离子体技术工艺简单,吸附法要考虑吸附剂的定期更换,脱附时还有可能造成二次污染;燃烧法需要很高的操作温度;联合催化法中,催化剂存在选择性,某些条件(如温度过高)会造成催化剂失活,光催化法只能利用紫外光等;生物法要严格控制 pH 值、温度和湿度等条件,以适合微生物的生长。而低温等离子体技术则较好的克服了以上技术的不足,反应条件为常温常压,反应器结构简单,并可同时消除混合污染物(有些情况还具有协同作用),不会产生二次污染等。

低温等离子体去除污染物的机理:

在外加电场的作用下,介质放电产生的大量携能电子轰击污染物分子,使其电离、和激发,然后便引发了一系列复杂的物理、化学反应,使复杂大分子污染物转变为简单小分子安全物质,或使有毒有害物质转变成无毒无害或低毒低害的物质,从而使污染物得以去除。因其电离后产生的电子平均能量在 10ev,适当控制反应条件可以实现十分快速的化学反应。低温等离子工艺中以 DDBD 双介质阻挡放电能效最好。

低温等离子体化学反应过程中,传递化学能量的反应过程中能量的传递大致如下:

电场+电子→高能电子高能电子+分子(或原子)→(受激原子、受激基团、游离基团)活性基团活性基团+分子(原子)→生成物+热活性基团+活性基团→生成物+热,从以上过程可以看出,电子首先从电场获得能量,通过激发或电离将能量转移到分子或原子中去,获得能量的分子或原子被激发,同时有部分分子被电离,从而成为活性基团;之后这些活性基团与分子或原子、活性基团与活性基团之间相互碰撞后生成稳定产物和热。另外,高能电子也能被卤素和氧气等电子亲和力较强的物质俘获,成为负离子。这类负离子具有很好的化学活性,在化学反应中起着重要的作用。

9.9.光催化技术

光催化氧化废气治理首要是通过高能 UV 紫外线对空气中的氧气发作分化作用,推进氧分子分化变成游离态的氧,因为游离态氧上的正负电子处于不平衡状态,因而游离态氧极易与氧分子联系生成臭氧,而臭氧的强氧化作用可以推进有机挥发性废气的分化。因为在光催化氧化反响过程中无任何增加剂,所以不会发作二次污染,运转本钱方面仅仅用到电能,无需常常替换配件,对于公司、企业来说使用上是适当的节能环保。

9.10.冷凝回收法

冷凝回收法就是将工业生产的 VOCs 直接引入到冷凝器中,经过冷凝、 分离、吸附等环节的作用,回收有价值的有机物,使废气达到排放标准。 当 VOCs 治理的废弃浓度高、温度低、风量小时,可采用冷凝法进行 VOCs 治理,一般应用于制药、石化企业。通常还会在冷凝回收装置后面再加装 一级或多级的其他有机废气净化装置,以做到达标排放。

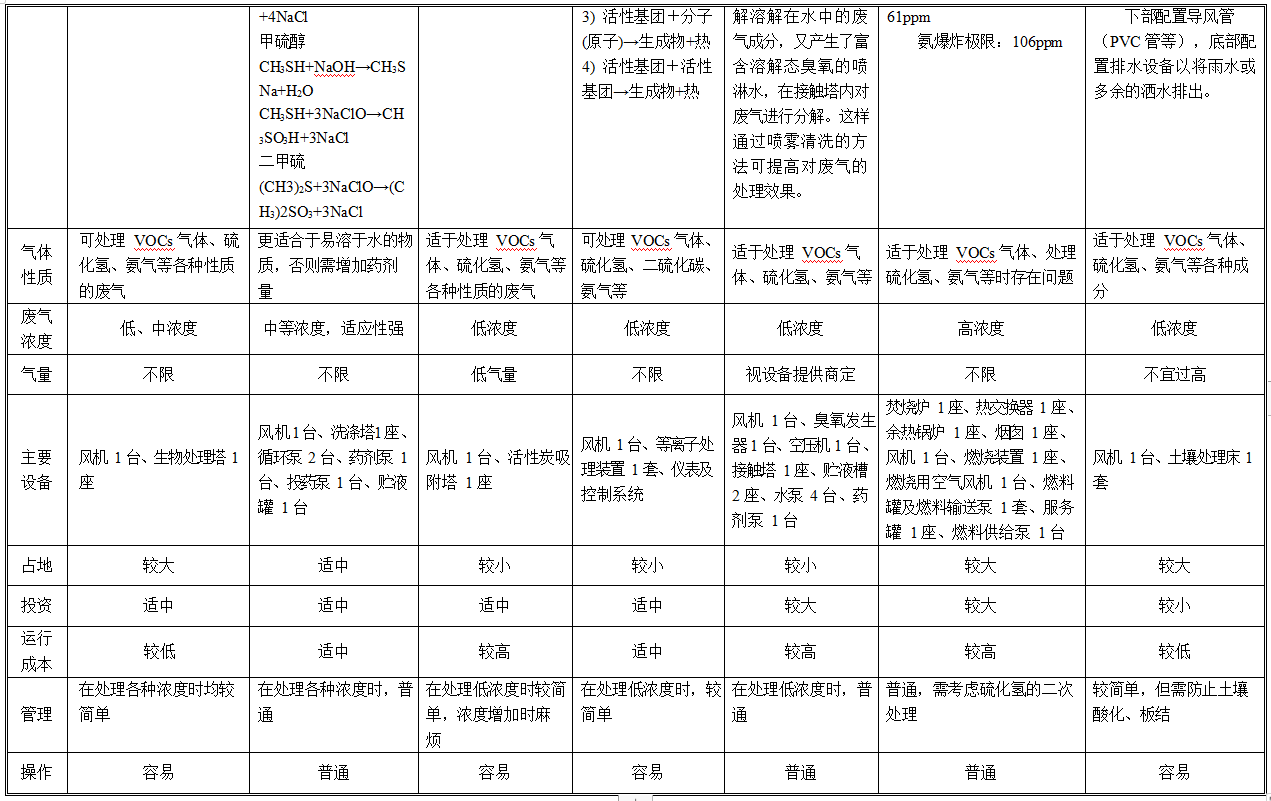

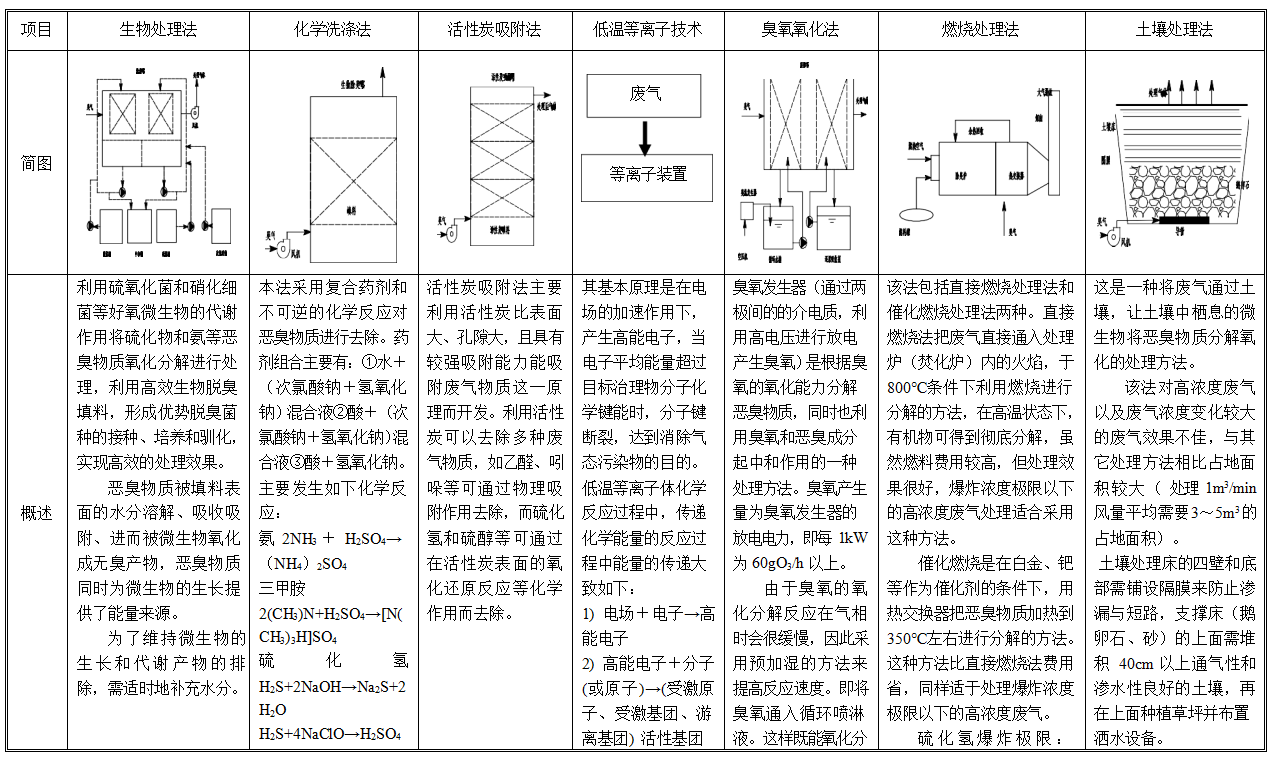

10.VOCS 废气处理工艺技术对比表

VOCS 废气处理工艺技术对比表1VOCS 废气处理工艺技术对比表2


11、本项目 VOCS 废气处理工艺方案选择

本项目拟处理污水 VOCS 废气具有如下特点:

以 VOCs 为主,包含污水臭气成分;

废气浓度适中,气量较大。


12.处理工艺流程

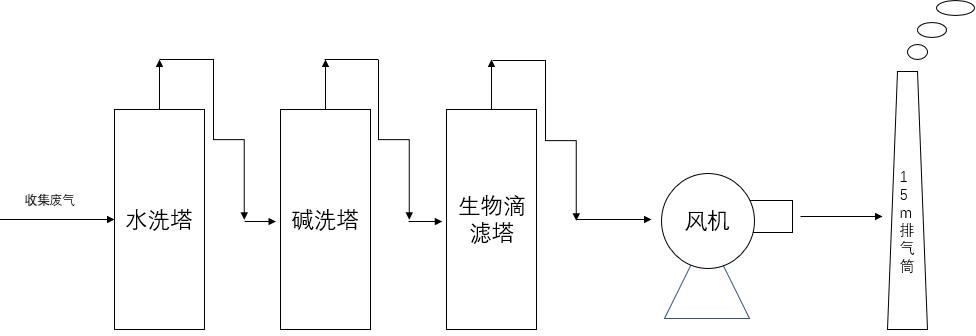

臭气处理工艺流程


屠宰区和待宰区的废气处理系统设计风量为 80000 m³/h,工艺为一级水洗+一级碱洗+生物滴滤塔。

设计在生物滴滤塔后端安装 2 台 40000 m³/h 的风机并联,收集管路及风机进出口安装电动阀门,通过电控柜实现屠宰区和待宰区的自由控制。



客户见证

LvFeng HuanBao

绿丰环保已经帮助100+食品企业解决废水治理及臭气治理难题


1648455624804530

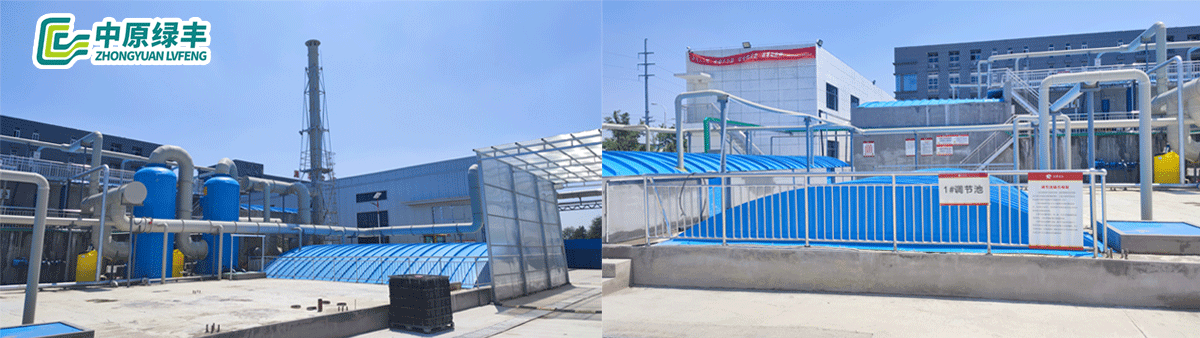

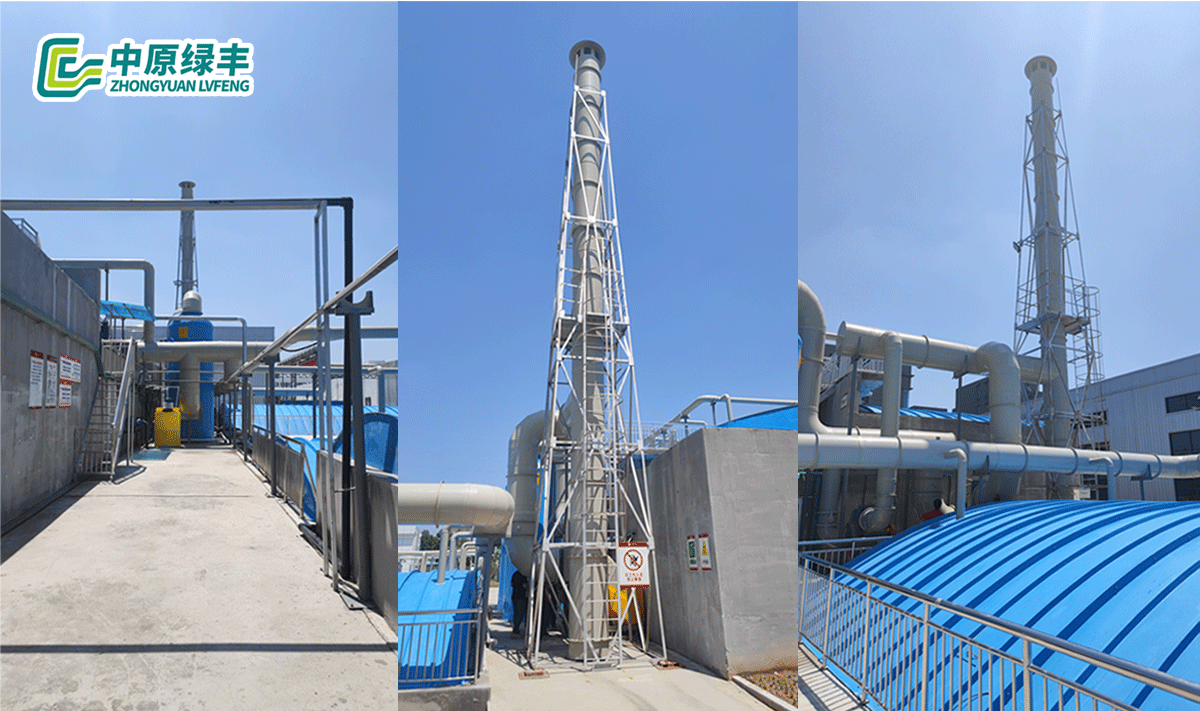

项目现场
